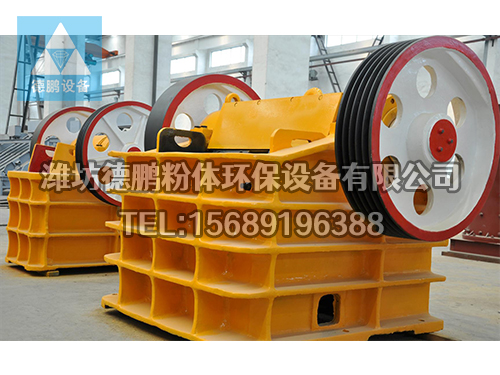

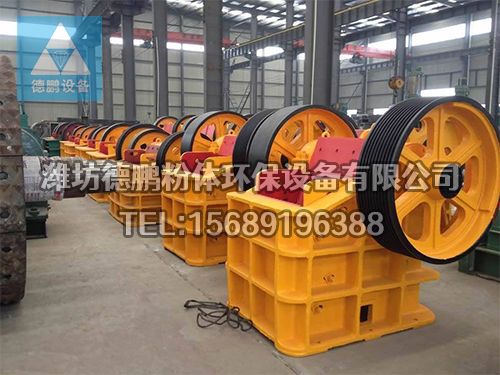

產品介紹
? ? ? ?顎式破碎機常作為初級破碎機而被用于各種石料生產線、礦石破碎生產線、人工砂石生產線。該產品模擬動物的兩顎運動 ，通過動顎和定顎兩塊顎板的一翕一合運動將物料在破碎腔內擠壓、搓、碾破碎。 廣泛應用于礦山、冶金、建筑、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎 （粗碎）。
工藝流程

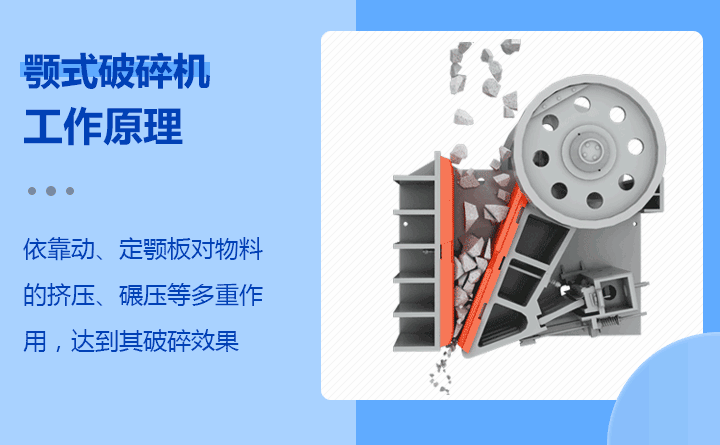

工作原理

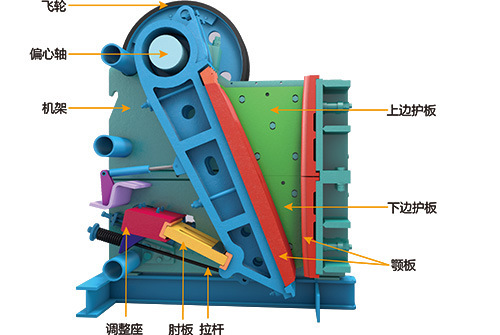

? ? ? ?PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。
? ? ? ?顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
產品特點
? ? ? ?1. 動顎總成采用高質量的鑄鋼件構成，重型偏心軸采用鍛件加工熱處理，使得主機具有穩定性。
? ? ? ?2. 較其它同樣規格破碎機,我們采用更大更耐用的調心滾子軸承，使其具有更高的承載能力。
? ? ? ?3. 在保證機器性能提高的同時，機器結構得以簡化。容易操作，維修方便，停機維修時間大大縮短。
? ? ? ?4.破碎腔深而且無死區，提高了進料能力與產量。
? ? ? ?5.排料口調整范圍大，可滿足不同用戶的要求。
? ? ? ?6.噪音低，粉塵少。
技術參數
|
型號 |
進料口尺寸 （mm×mm） |
進料粒度 （mm） |
處理能力 （t/h） |
偏心軸轉速 （r/min） |
電機功率 （kw） |
排料口 調整范圍 （mm） |
重量 （t） |
| PE-250×400 | 250×400 | 210 | 5-20 | 300 | 15 | 20-60 | 2.8 |
| PE-400×600 | 400×600 | 340 | 16-65 | 275 | 30 | 40-100 | 6.5 |
| PE-500×750 | 500×750 | 425 | 45-100 | 275 | 55 | 50-100 | 10.1 |
| PE-600×900 | 600×900 | 500 | 50-120 | 250 | 55-75 | 65-160 | 15.5 |
| PE-750×1060 | 750×1060 | 630 | 52-180 | 250 | 110 | 80-140 | 28 |
| PE-800×1060 | 800×1060 | 650 | 85-143 | 250 | 110 | 100-200 | 30 |
| PE-870×1060 | 870×1060 | 670 | 181-210 | 250 | 110 | 200-260 | 30.5 |
| PE-900×1200 | 900×1200 | 750 | 140-260 | 200 | 110 | 95-165 | 50 |
| PE-1000×1200 | 1000×1200 | 850 | 160-300 | 200 | 110 | 195-265 | 51 |
| PE-1200×1500 | 1200×1500 | 1020 | 300-600 | 180 | 160 | 150-300 | 100.9 |
| PEX-250×750 | 250×750 | 210 | 8-22 | 330 | 22 | 25-60 | 4.9 |
| PEX-250×1000 | 250×1000 | 210 | 16-52 | 330 | 30-37 | 25-60 | 6.5 |
| PEX-250×1200 | 250×1200 | 210 | 20-60 | 330 | 37 | 25-60 | 7.7 |
| PEX-300×1300 | 300×1300 | 250 | 20-90 | 330 | 55 | 20-90 | 11 |
